直流电源厂家：KGF系列电源产品使用说明
十分感谢您选用我们的产品，在您开始安装使用前，请认真阅读本使用说明书。以便您正确安装使用及保养您的设备将使您的设备工作可靠性更高、更耐用，为您带来最好的效益。直流电源
一．概述

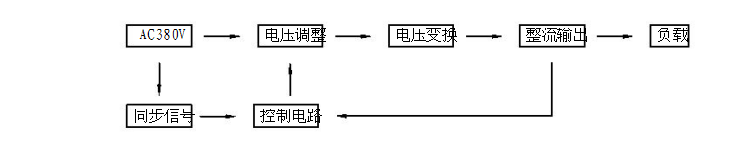

KGF系列可控硅整流器采用国际标准可控硅控制系统及进口半导体元件制造，工作可靠、功能完善，广泛用于电镀、氧化、充电、低压电解、电泳等领域。设备工作原理如下框图所示。

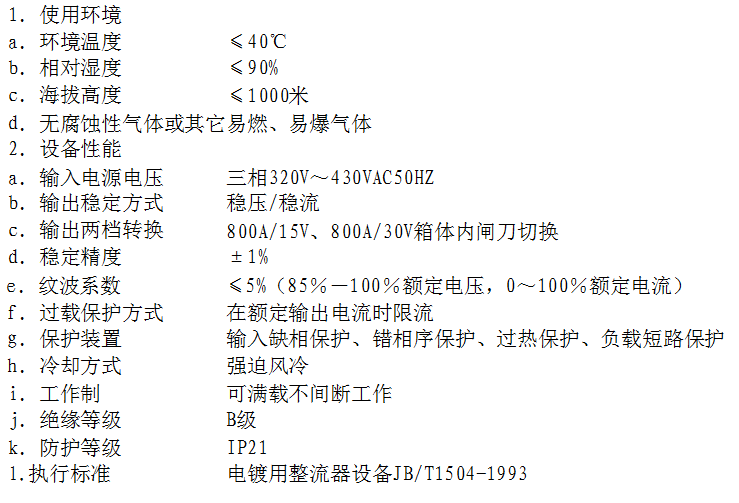

二．主要技术指标和执行指标
三、规格型号及含义

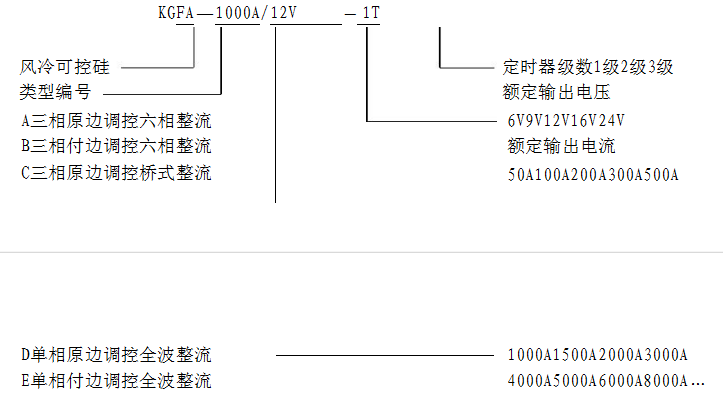

以下举例说明：
四．安装及使用方法
1、设备安装
a.将整流器在安装在平整、干燥、通风、没有或尽量少污染、不受雨水侵袭的地方的室内地面。
b.整流器箱体与四周物体应至少保持50厘米的距离，以利设备通风散热及方便检修。
c．设备外壳接地主线应不小于配电主线截面的1/2,个别设备用电设备接地线不小于配电相线的1/3。最小截面不小于1.5平方铜导线，良好接地，以策安全。
d．打开设备的前门板，用截面适合的电源线连接用户的电源开关与机内的空气开关。机内的空气开关为检修及设备安全运行而设，用户不能作为电源开关使用。导线选用请参考附表《输入电源线截面积选取表》。
e．将机内及机外的开关合上，此时风机转动，当风机向下吹时表示相序正确，否则对换三条电源线中任意两条接线。【注：错相序时，整流器无输出（保护）】
f．用合适的铜导电排分别连接正负输出电极与镀槽电极。
g．将控制箱固定在方便操作的地方。
h．整流器经长期存放后，在投入使用前应先进行绝缘检查。如果发现设备受潮应先用红外灯对变压器部分进行干燥处理。当绝缘恢复时才能投入使用。

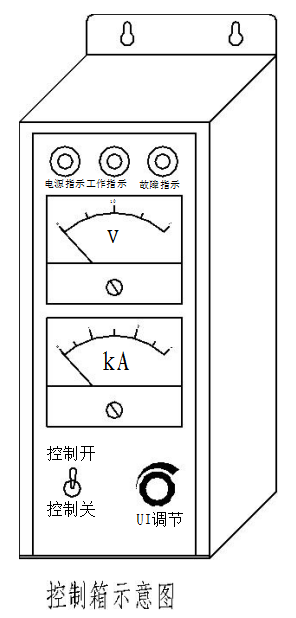

2、使用方法:（参照控制箱示意图）
a.开机时先将操作箱上的控制开/控制关钮子开关拔至控制关的位置，并将UI调节旋钮反时针至零位，合上电源开关，此时电源指示灯亮，再将控制开/控制关拔至控制开的位置，此时工作指示灯亮。
b.经过3-5秒后软起动过程完成，这时顺时针旋动UI调节旋钮直至输出电压/电流达到要求值。
c.关机时将操作箱上控制开/控制关拨至控制关的位置，最后断开机外的电源开关。
五：维护及简单故障处理

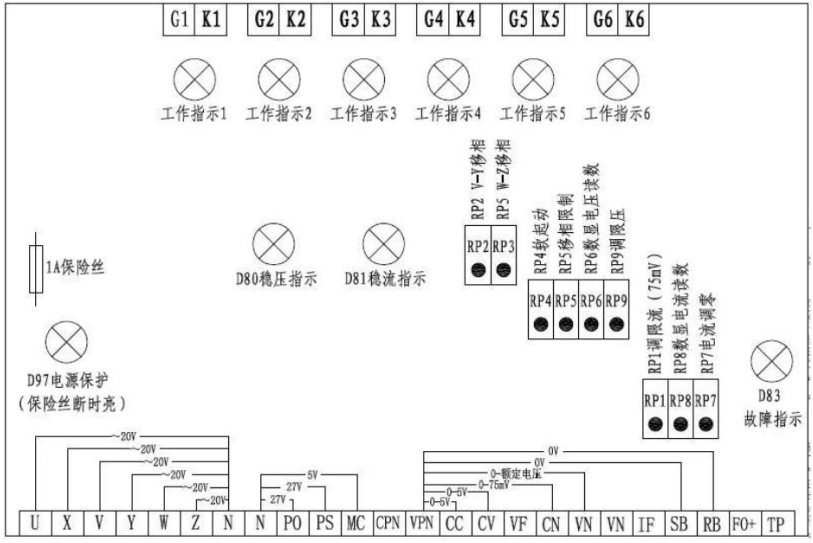

1.控制系统示意图及电压参数如下

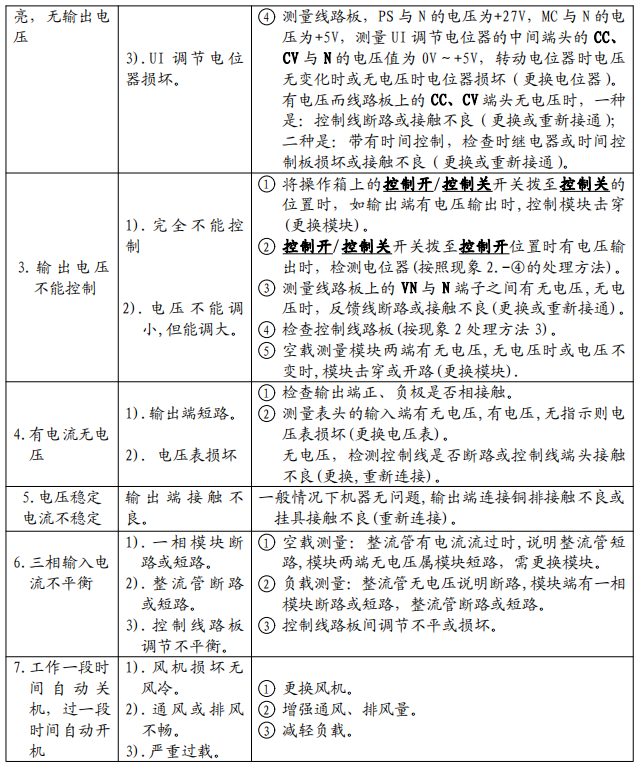

2.故障检修方法

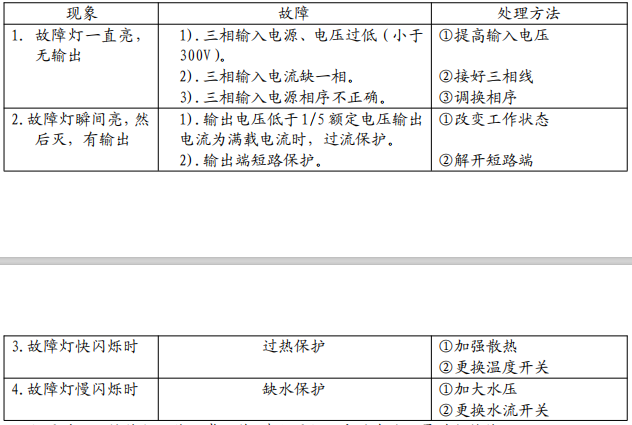

3.故障灯亮的状态与故障内容
注:如通过以上检修仍不能正常工作,请即通知厂家派专业人员进行维修。
4、维护：
本产品在污染严重的环境下使用时，必须每季度进行一次内部清扫。清扫时必须关断总电源，将设备顶板、侧板打开，用非金属刷将风扇、散热器和机箱内的沉积物扫干净，清扫时注意不要拉扯机内连线，严禁用水冲洗。清扫完毕后安装好侧板、顶板。
六.整流器接地线说明（注意：接地线或零线的线径应不小于主电源线的1/2）
在整流器机脚左侧和打开整流器前门的前室靠近空气开关左手的位置，分别焊有接地螺丝，接地螺丝必须可靠接地。

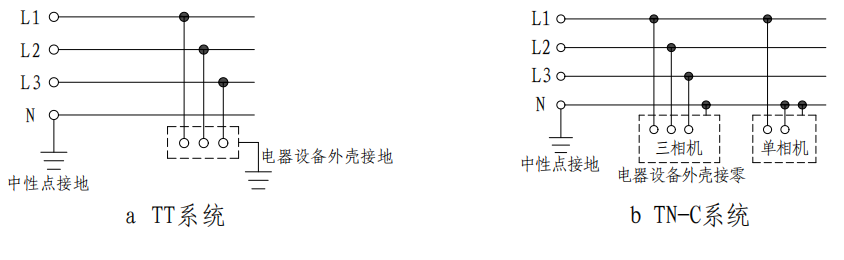

a.TT系统（参照示意图）
这种系统电源端（发电机或变压器供电侧）中性点接地，用户端电气设备的金属外壳接地系统，称三相四线控制保护接地系统。这种系统种，如果假设电气设备外壳接地电阻
与中性接地电阻
在数值上比较接近，则当发生单相接地故障时，电气设备外壳上的电压：
,这种电压对人体将是危险。因此这种系统一般不采用，若采用，则须安装漏电保护器。当电器设备绝缘损坏时就切断电源。
b.TN-C系统（参照示意图）
这种系统电源端（发电机或变压器供电侧）中性点接地，同时采用三相四线制供电，用户端电器设备的金属外壳接零系统，称三相四线制保护接零系统。这种系统当发生相线与外壳短路故障时，形成一个单相短路回路，短路电流将会很大，使电气设备的自动开关或熔断器跳闸，迅速切断电源。此系统中，零线上不允许装设开关或熔断器。所有电气设备的保护接零线，应各自接到零线上，而不允许相互串联再接到零线上。另外，此系统中也不允许同时存在有设备采用保护接地情况，因为一旦发生短路，短路电流不足以使使用装置跳闸，结果接零设备的外壳上也会出现危险电压。最后值得指出的是此系统还应按规定将零线重复接地。如几个用户处都利用自然接地体将零线重复接地，这样万一零线与电源之间断开，此系统也就变成了TT统。

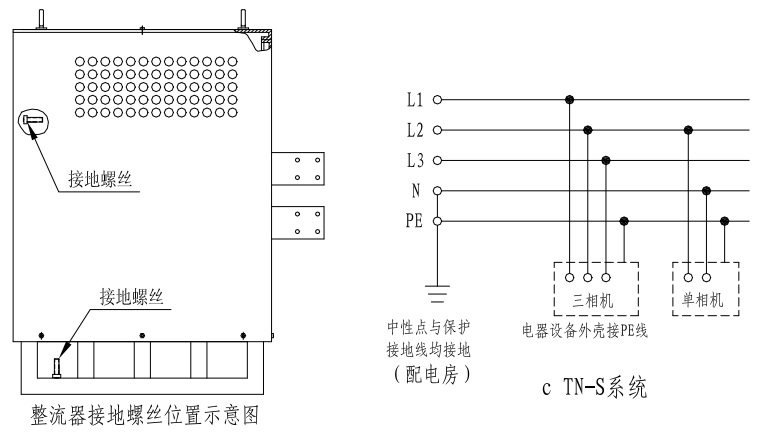

c.TN-S系统（参照示意图）
这种系统是在TN-C系统的基础上作了改进，为了可靠起见，专门加设一根保护接地线PE，即所谓的单相三线制和三相五线制系统。PE线引自电源，它既与电源中心点N连接，又在电源处接地。三相电气设备接于电网的L1、L2、L3三根相线，外壳接PE线。应用在厂房、建筑中一切凡可导电的外露部分（如设备外壳、暖水管等）皆与PE线相连接，使起到更为可靠的安全保护作用。
七.附件
整流器 一台
控制箱 一个
使用说明书 一份

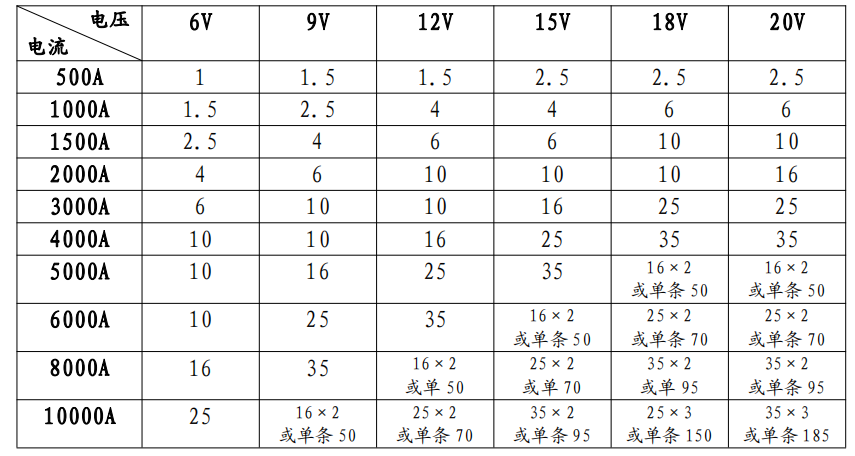

输入电源线截面积选取表(单位：mm)
【连接铜排要求：】整流器输出铜排至镀槽的连接铜排的截面积，要≥整流器输出铜排的截面积。
