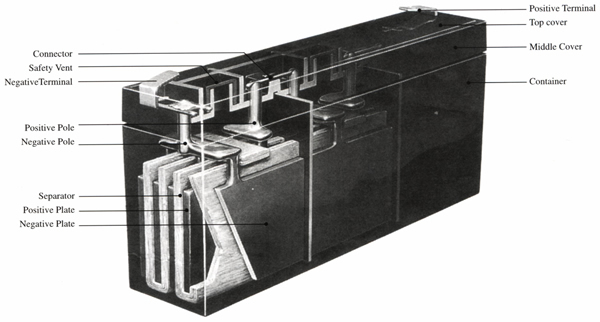

结构图：

产品工作原理：

蓄电池在充放电过程中发生如下电化学反应：

PbO2+2H2SO4+Pb PbSO4+2H2O+PbSO4

正极：PbSO4+2H2O-2e→PbO2+HSO4+3H+

H2O-2e→2H++1/2O2

负极：PbSO4H++2e→Pb+HSO4-

2H++2e→H2

高孔率的玻璃纤维隔膜为正负极之间的氧气传递提供了良好的通道。正极析出的氧气在负极以极高的速度被还原，反应在成的PbO与H2SO4作用生成水。

Pb+1/2O2→PbO

PbO+H2SO4→PbSO4+H2O

生成的PbSO4在充电时重新转变为海绵Pb

PbSO4+H++2e→Pb+HSO4-

充电时扩散到负极表面的氧也可以直接参与电化学反应还原成水

2H++1/2O2+2e→H2O

反应综合的结果便是

H2O→1/2O2→H2O

故“华达”牌阀控密封铅酸蓄电池可以作成密封结构，无需加水维护，亦无酸雾溢出。

电池充电方法：

充电特性曲线

密封铅酸蓄电池为了保证电池内部水的循环利用，防止水份损失，必须采用限流恒压充电方法。初始电流通常是0.1—0.3C(A)，C为电池的额定容量。充电初期以恒电流进行，电压逐步上升，当充电电压达到设定的恒压值时，充电电流逐渐减少，而电压值保持不变。

蓄电池充电：

5.2.1循环使用时充电方法

充电初期电流设定在0.20C（A）以下，充电电压设定在2.4—2.5V单体（电池每2V为一单体，下同），进行定电流恒电压充电。充电时间12-16h，充电电量为放电量的110%—130%。

浮充使用时充电方法

充电初期电流设定在0.10C（A）以下，充电电压设定为2.23—2.25V/单体，进行定电压连续浮充电。

补充电

电池安装后投入使用前，或暂时存放不用，请定期进行补充电，每次补充电的时间间隔，因保存温度而变化，所以请按下表进行补充电。

均衡充电

充电初期电流设定在0.10C（A）以下，充电电压设定为2.30—2.35V/单体，进行定电压连续充电。充电时间为8—12小时。

充电终止的判定：

如果充电电流连续三小时保持恒定，即表明电池已充至额定容量的90—98%。若电池充电电压、充电电流值连续6小时稳定，则表明电池已充至额定容量的100%。

电池放电特性：

容量测试方法：

使用方式及注意事项：

（1）循环使用时，充电电压为2.40—2.50V/单格，电池放电后要及时充电，充电初始电流不大于4C20A，时间12—16小时。

（2）浮充使用时，充电电压为2.23—2.25V/单格，充电电流不大于0.2C20A，要保持连续浮充，以使电池保持满容量。

（3）严禁倒置或装入封容器中充电与使用，不要接近火源或在高温的地方安装和储存。不宜过放电，如过放电应立即补充电，不要使电池短路。保持电池清洁。

（4）该电池已充足电出厂，应储存在常温于燥通风下，储存6个月后，应对电池补充电一次。

（5）红包端为正极，黑色端为负极。储存和使用中绝不可接错或短路。安装使用时连接的部件必须紧固，避免因接角不良而导致危险。
